大功率微波芯片自動共晶焊接技術（摘錄）

轉自：微組裝領域知識研討分享；來源：眾望微組裝；作者：南京胡永芳研究員、韓宗杰研究員

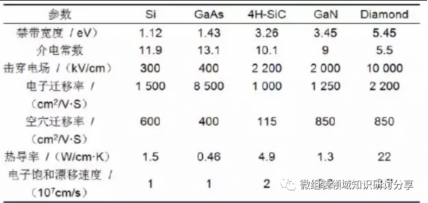

  大功率GaAs 微波器件因其優越的性能而在相控陣?yán)走_(dá)、微波通信系統等領域得到廣泛應用。大功率GaAs 微波芯片體積小，重量輕，具有優良的高頻特性及高可靠性，已成為有源固態相控陣?yán)走_(dá)T/R 組件的關鍵器件。

  微波電路通常頻率較高，因此芯片的接地狀況影響著電路串?dāng)_和插入損耗，同時也帶來了附加電容與振蕩。微波組件發射部分的大功率微波芯片的GaAs基體材料導熱性能差，因此大功率微波芯片與基體（基板）的連接必須要有良好的微波接地能力（低歐姆接觸）和良好的散熱能力，選用合金焊料進行共晶焊接是國內外一致采用的芯片貼裝方式。

  在大功率微波芯片共晶焊接效果評價中，焊透率（被釬接面積/需焊接面積）直接反映了接地效果和散熱能力，是整個焊接技術的重要指標。

  本研究采用自動化手段實現大功率微波芯片高可靠共晶焊接，對影響大功率微波芯片焊接焊透率的溫度曲線、焊片尺寸、氮?dú)獗Ｗo(hù)氣氛、摩擦次數等影響因素分別進行了研究，以期獲得大功率微波芯片共晶焊接良好的焊透率。

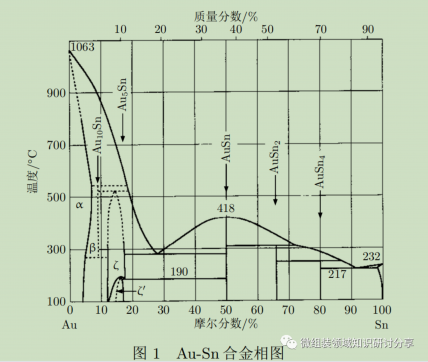

  試驗原理：采用Au80Sn20焊料，共晶熔點280度。釬焊溫度為300-310度，比共晶熔點高出20-30度。（下次看哪位材料高手，普及一下如何看合金相圖）

試驗材料：試驗材料包括：

1）GaAs微波芯片，厚0.08 mm；

2）模擬匹配陶瓷片為 Al2O3，厚 0.5 mm，待焊接面鍍金；

3）熱沉為 Mo70Cu30 合金，厚 0.4 mm。

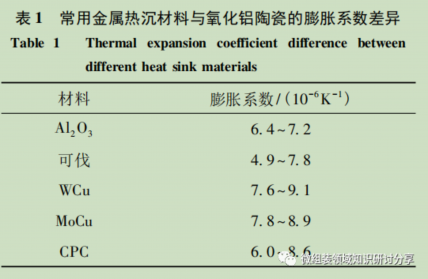

試驗方法：依據金錫共晶焊接的原理，同時考慮到大功率微波芯片的散熱要求和熱膨脹系數匹配以及微波電路系統組裝焊接的兼容性（分級焊接），研究預置共晶焊料、焊接溫度曲線、氮?dú)獗Ｗo(hù)氣氛以及摩擦次數等因素對微波芯片共晶焊接的影響，以期獲得90%以上的芯片焊透率，滿足產品研制生產的需求。最后，選取共晶焊接焊透率好的大功率微波芯片進行熱循環試驗，對不同循環次數下的芯片進行剪切力測試，分析不同循環次數下的芯片剪切力的變化規律。

試驗結果與分析

1.  預置金錫合金焊料層

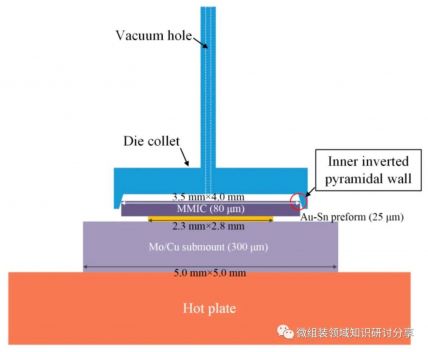

       共晶焊接過程中，金錫焊料的用量對大功率微波芯片的焊透率和焊料流淌有直接的影響。采用常規的熔鑄-軋制方法制備的金錫預成型焊片厚度通常大于15um，在大功率微波芯片散熱通路中熱阻較大，易發生熱量積累而導致芯片過熱乃至失效。采用分層電鍍技術在MoCu熱沉上制作了5um厚的金錫共晶焊料層，優化確定MoCu熱沉上的Ni-Au-Sn膜層結構，考察了金層、錫層的膜厚對金錫合金的影響。試驗表明：金層和錫層的厚度直接決定了金錫合金的含量，金層、錫層在合適的厚度下能得到共晶點的金錫合金；金含量偏高時，合金熔化溫度明顯變高，制備的合金不具有實用價值；錫含量偏高時，合金熔化溫度變化較小。通過試驗研究了熱處理工藝對預置AuSn焊料合金的影響，結果表明熱處理溫度在350度時可達到較好的合金化效果。對金錫共晶薄膜的性能做了評估測試。表明，在MoCu熱沉上制備的金錫共晶薄膜的成分可控制在Au=80+/-1%,Sn=20+/-1%,薄膜可焊性良好，滿足產品AuSn共晶焊接的需求。

2. 焊接溫度曲線設計

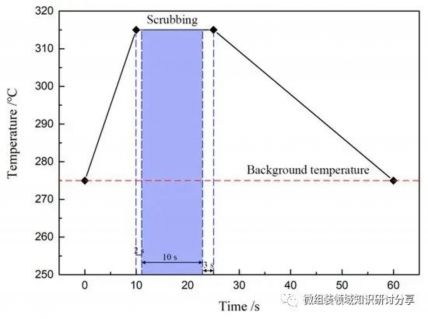

      Au80Sn20焊料的熔點為280度，焊接時溫度范圍一般為300-310度，以保證焊料具有較好的可焊性。大功率微波芯片對溫度敏感，一般焊接溫度不超過310度，焊接時間不能超過30S，否則會導致芯片性能下降，因此，焊接的溫度曲線設計非常重要。自動共晶焊接設備配置了可編程脈沖加熱臺，可以對溫度曲線進行精確控制，從而大大提高焊接的可靠性。可編輯脈沖加熱臺主要通過升溫速率、最高溫度和持續時間來編制溫度程序，試驗選取了多種參數進行組合，得到不同的溫度曲線，通過焊接過程中的焊料溢出、焊透率、芯片破裂等結果對焊接曲線進行評價，最終確定最適合大功率微波芯片焊接的溫度曲線參數：升溫速度10度/S,最高溫度310度，持續時間7S。

3. 氮?dú)鈿夥毡Ｗo(hù)的影響

      在大功率微波芯片的焊接過程中進行局部氮?dú)鈿夥毡Ｗo(hù)，一個半密封氮?dú)獗Ｗo(hù)罩扣在脈沖加熱臺上方，充入氮?dú)鈱⒖諝馀懦越档铜h(huán)境氧氣含量。設備的氮?dú)饬髁吭?-20L/min范圍內可控。氮?dú)饬髁繛?時，焊接過程沒有保護，金錫焊料容易形成氧化物殘?jiān)?，影響焊接質量甚至有可能影響產品可靠性，當?shù)獨饬髁刻嵘?L/min以上時，半密封罩內能夠排除氧氣，保證共晶焊接在無氧氣氛下完成，此時得到的金錫焊點明亮而有光澤、無氧化。氮?dú)饬髁坷^續提升，到10L/min以上時，氮?dú)饬魉龠^(guò)大導致從加熱臺帶走的熱量過多，焊接溫度開始出現不穩定現象。綜上所述，設置氮?dú)饬髁?L/min即可保證排除氧氣以提高焊接質量，同時可最大程度地節約成本，降低焊接熱量損耗。

4. 摩擦次數的影響

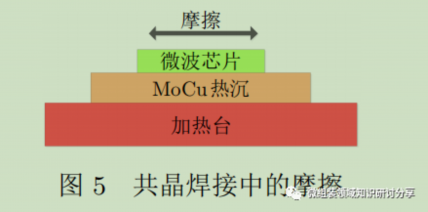

      在大功率微波芯片自動共晶焊接時會有一個摩擦過程，

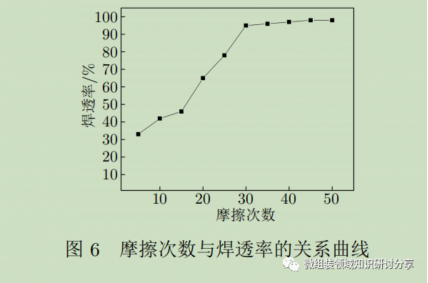

摩擦過程有利于金錫焊料表面的氧化物破除，有利于焊料在芯片和熱沉之間鋪展，同時排除共晶焊接面的氣體，從而提高焊透率。大功率微波芯片焊接過程中，在X和Y方向均可施加摩擦過程。本試驗中設定X和Y方向摩擦交替進行，兩方向合計摩擦次數與焊透率的關系曲線

試驗結果表明：當摩擦次數達到30次時，焊透率可以保證在90%以上，滿足功放芯片的散熱要求；摩擦次數繼續增加，焊透率提升比例有限。

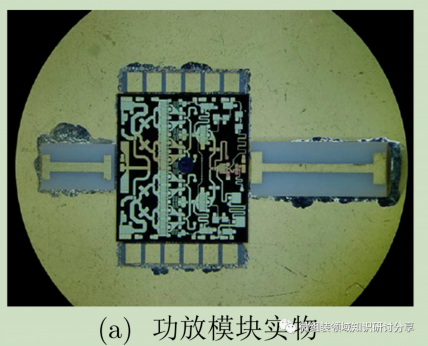

使用上述試驗確定的優化參數在熱沉上完成大功率微波芯片、兩個陶瓷片和兩個連排電容的焊接，各個器件之間的距離精度，能夠控制在25+/-5um的范圍內，焊透率能夠達到90%以上，完全能夠滿足產品高精度高焊透率的組裝要求。

結束語

  本文研究了大功率微波芯片共晶焊接技術，分別對影響微波芯片焊接焊透率的預置焊料、溫度曲線、氮?dú)獗Ｗo(hù)氣氛、摩擦次數等影響因素進行研究，得到以下結論：

1）采用分層電鍍技術在 MoCu 熱沉上制作了 5 μm 厚的金錫共晶焊料層，可焊性良好，滿足共晶焊接的需求。

2）適合大功率微波芯片焊接的溫度曲線的參數為升溫速率10 度/s，最高溫度310 度，持續時間 7 s

3）設置氮?dú)饬髁?nbsp;5 L/min，能夠保證共晶焊接在無氧氣氛下完成，此時得到的金錫焊點具有明亮的金屬光澤。

4）摩擦次數達到 30 次時，焊透率能夠達到 90% 以上，焊接位置精度能夠控制在(25 ± 5) μm 范圍內，滿足產品高精度高焊透率的組裝要求。

5）焊后大功率微波芯片模塊的熱循環試驗結果表明，采用優化的工藝參數獲得的大功率微波芯片共晶焊接模塊具有較好的可靠性。
